1511型織布機地腳圖及地腳板尺寸
1511型織布機地腳圖列舉了44寸、50英寸、56寸的尺寸,簡單描述了各個門幅的地腳位置圖,以毫米為單位,地腳的前后寬度不變,主要是橫向門幅的變化,同時也給出了織布機四個地腳的校正順序,也對地腳板的尺寸進行了詳細的說明,方便各紡織廠在安裝織布機前進行參考學習。

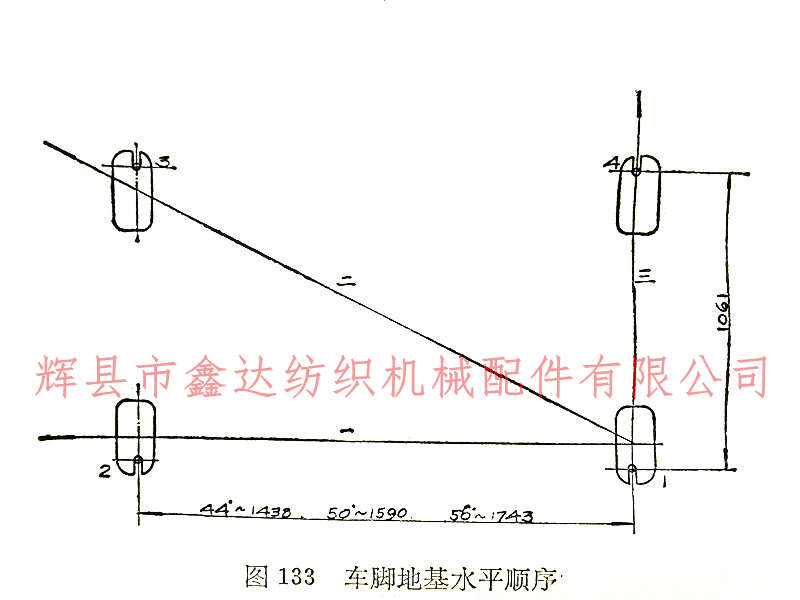

織布機的四條地腳螺絲A27的定位,決定了四個地腳板的安裝位置,請根據上圖進行挖坑安裝地腳絲A27,1到4和2到3的距離為1061mm不變。1到2和3到4的尺寸需要根據織布機的門幅進行調整,例如:44英寸的正面地腳距離是1430mm,50寸織布機的正向地腳間距為1590mm,單梁1511型56寸織布機的橫向地腳間距是1743mm,四個地腳板的校平順序按照上圖的三個步驟(1-2、1-3、1-4)依次進行。

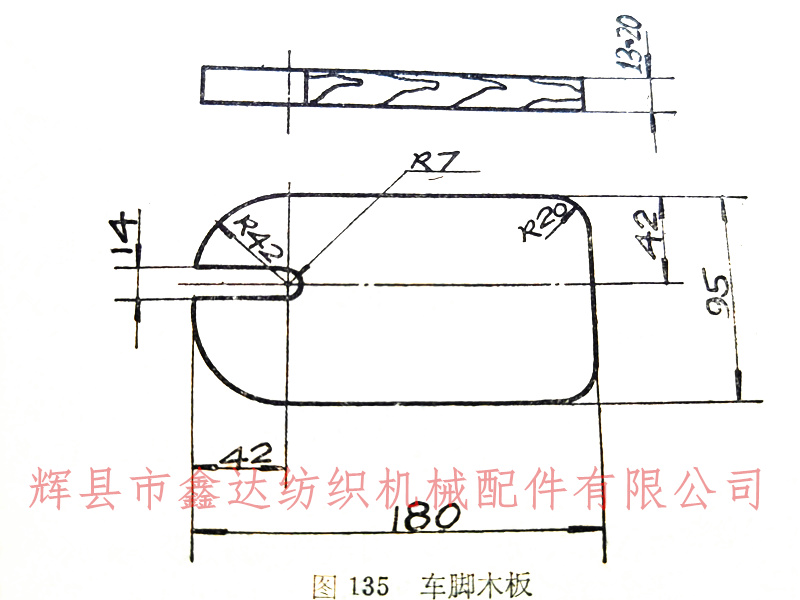

織布機的車腳木板(簡稱地腳板)長度是18厘米,寬度9.5公分,A27地腳絲卡槽的寬度是14毫米,地腳板的詳細尺寸參考上圖。

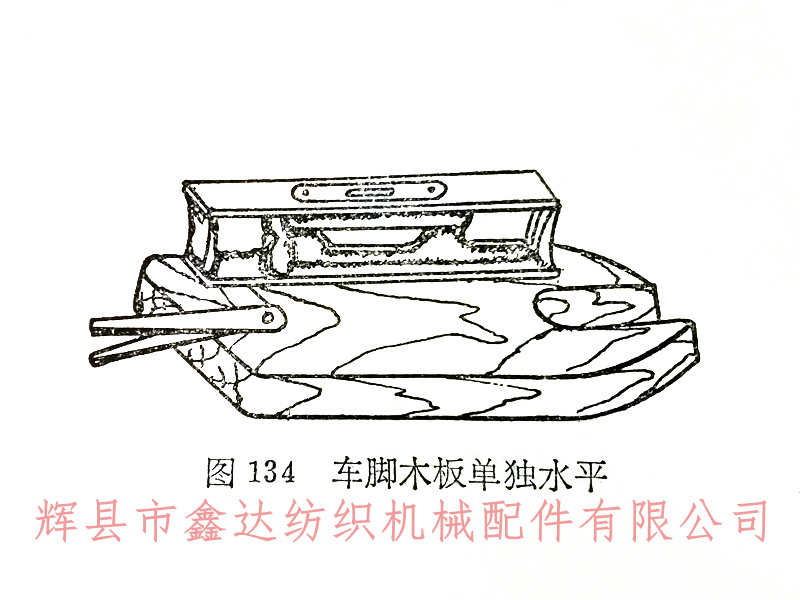

車腳木板的作用:主要是減少織布機在運轉時的震動,調節機器水平,因此地腳板不宜過厚或過薄,過厚則走動大,影響機架水平,過薄則緩沖作用較差,且易于破裂。地腳木板厚度在10-19毫米之間,同臺織布機四塊地腳板應選用同種木材,軟硬性一致,一般采用木紋順直,無癤疤,無陰陽面的栬木、樺木等。同臺地腳板的厚度差異需控制在5毫米以內,車腳木板外形不能小于車腳寬度。
